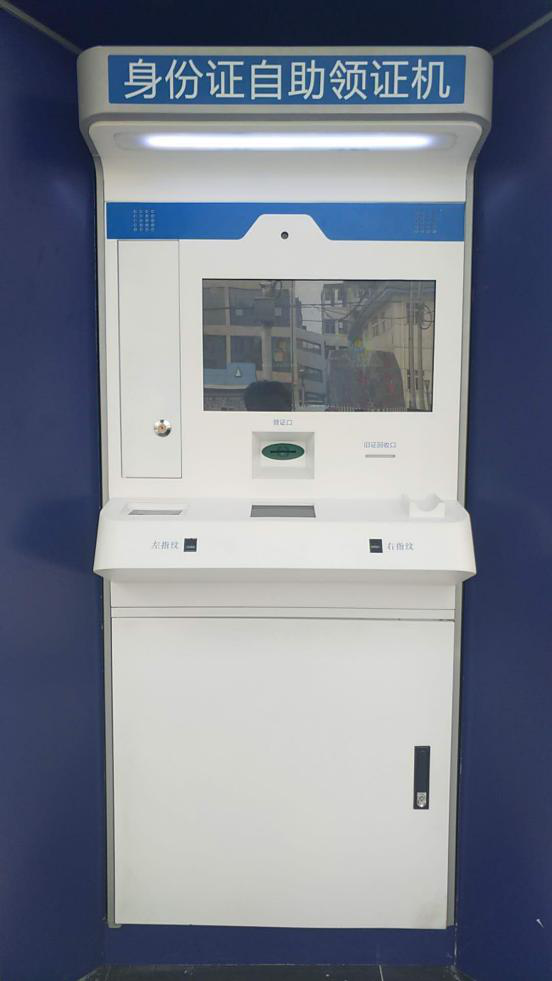

身份證自助領證機
整體參數
1）總?cè)萘浚?00張
2）外形尺寸：90cm*75.6cm*188cm
3）重量（空載）：≤250kg
4）總耗電功率：≤ 500W
中央控制器
1）控制器結構：一體化運動控制器 CPU主頻:3.30GHZ雙核內存：4G；10個USB口；2個LAN口
2）每軸輸出：每軸輸出差分脈沖+方向信號
最高頻率：2MHZ；每軸輸出模擬電壓范圍：-10V-+10V精度：16位；每軸Home、Index及探針硬件捕獲功能，每軸正負限位及伺服報警輸入，每軸手脈跟隨功能
3）控制功能：對稱及非對稱T型曲線、S型曲線速度規劃；JOG模式、PT(位置與時間)/PVT(位置、速度及時間)運動規劃、電子齒輪模式、Follow模式、直線插補運動模式、位置比較輸出及運動合成功能；支持閉環與開環控制；具有數字濾波器:PID+速度前饋+加速度前饋；可在運動控制器上實現運動邏輯管理；限位、伺服報警輸入與通用數字輸入可相互匹配
4）通用數字I/O 16I/16O可擴展IO模塊
5）擴展功能：可擴展數字IO模塊、AD/DA模塊，支持GLINK通訊
6）接口P支持RS-232接口、USB接口、PS/2：標準鍵盤和鼠標、VGA顯示接口、EHMI接口（傳輸距離不低于100米）、以太網口：1000M自適應
7）顯示：支持雙顯VGA和LVDS兩種方式
8）操作系統：Win7操作系統
卡庫
1）卡庫最高轉速30轉/分鐘
2）卡庫旋轉精度±5 Arc-min
3）驅動方式：采用2500線步進伺服電機保證卡庫的旋轉定位精度
4）卡庫：ABS+玻璃纖維注塑成型，采用500萬次疲勞疲勞強度高精度彈簧牛眼作為身份證徑向約束，防止身份證脫落
5）支撐：有限元拓?fù)鋬?yōu)化的輕質量支撐結構，高精度高剛性大直徑旋轉軸承，保證卡庫直線度，運轉平穩性
進出卡模組直線運動
1）有效行程：420mm
2）最大運行速度：60cm/s
3）運動精度：±0.04mm
4）驅動方式：采用2500線步進伺服電機保證進出卡模組相對卡庫的對位精度
5）傳動方式：采用高精度高強度同步帶傳動
6）支撐：輕質拉伸鋁型材+高柔不銹鋼帶防護
進卡模組
1）高精度同步帶傳動
2）傳感器：無卡傳感器，進卡傳感器到位傳感器，完全出卡傳感器保證每個身份證精確停止在讀卡位收集信息，確保身份證完全進入卡庫并與進卡模組無干涉
3）進卡機構：曲柄滑塊機構保證每次都將身份證推入卡庫
4）讀卡機構：有限元計算優化的防電磁干擾機構設計，確保讀卡成功
5）進卡槽:容量≥400張
出卡模組
1）高精度同步帶傳動
2）傳感器：推卡傳感器，出卡傳感器到位傳感器，完全出卡傳感器保證每個身份證精確停止在讀卡位收集信息，確保身份證完全退出卡機并與進卡模組無干涉
3）讀卡機構：有限元計算優
化的防電磁干擾機構設計，確保讀卡成功
4）推卡機構：滾珠導軌精確導向的直線電磁鐵運動方式
機柜
鋼機柜、不易變形，外觀美觀、大方，符合人體工程學設計，  布局合理，工藝精細，防塵、防銹、防腐、耐磨，前后開門維護
顯示器21寸，屏幕比例：16:09   顯示區域： 479.8mmx271.3mm   最佳分辨率：1920x1080 亮度： 450cd/㎡，對比度： 50000：1  響應時間：3—6ms， 水平/垂直角度：±178°掃描頻率：60Hz     顯示色彩：16.7M   使用壽命≥60000
觸摸屏
21寸，觸摸方式：紅外觸摸   觸摸點數：1—32點（默認4—6點觸摸）  定位精度：±2mm   透光率：≥92%   厚度：10mm    響應時間：≤10ms
攝像頭
像元尺寸:1.65um    閃光燈控制接口:支持  2P-1.25mm插座 閃光燈供電接口:支持  2P-2.0mm插座 供電方式:USB BUS POWER  4P-2.0mm插座 最高有效像素:3264(H) X 2448(V) 輸出圖像格式:MJPEG / YUV2（YUYV）接口類型:USB2.0 High Speed   支持免驅協議:USB Video Class（UVC）  自動曝光控制AEC:支持  自動白平衡AEB:支持  自動增益控制AGC:支持
身份證閱讀
內置公安部授權的專用身份證安全控制模塊（SAM），對身份證有效性驗證和信息的實時讀取
掃描器
鏡面平放掃描，操作簡單，無需對焦。掃描頭：3.3VDC ± 5%，解碼器：TTL-RS232:3.0–5.5VDC; USB: 5.0 VDC ± 5%  接口參數：RS232、Micro-B USB ，接口類型：RJ-45水晶頭 ，可掃描一維二維條形碼，用于制證信息的調取
UPS電源 雙變換在線式設計，不受斷電波動干擾，斷電保護≥30分鐘
指紋采集 分辨率：500DPI ，圖像大小：256像素X360像素，采集時間≤0.07秒，接口：2.0   符合《居民身份證指紋采集器通用技術要求》，符合《公安部指紋采集儀合格名錄》
終端系統
1、全自動化分揀：身份證放入發卡機存槽，通過自助領證系統操作，實現身份證自動存入身份證存放倉，身份證存放數量達到2000張。
2、自助本人領證、自助他人領證。
3、超時回收：證件已經出到出證口，超過30秒（可配置時間）自動將證件收回，回收證件放回指定其他位置，由程序控制。
4、增加舊證回收功能，回收期滿換領的舊身份證。回收倉可存放身份證500張以上。
5、雙手指紋采集，設備設置2個指紋采集區，分別為左右手，方便群眾進行指紋核驗。
6、可現場拍照，記錄領證人領證過程，并將現場照片傳入本地常住人口管理信息系統以備核查。
管理系統
1、數據統計：可按時間、簽發機關、領取方式等統計身份證存入、領取數據
2、報表打?。嚎纱蛴☆I(lǐng)取記錄、月領取存入情況等報表
3、他人代領設置：用于設置代領人信息，便于群眾代領身份證
4、用戶管理：對設備管理用戶進行設置，添加、變更、刪除
